一、适用模式

此说明适用于ME31系列、MA01系列等IO设备，其中脉冲计数要求IO设备具有输入检测功能(即DI输入)，脉冲输出要求开关输出功能(即DO输出)。

二、功能描述

1.脉冲计数

支持对DI采集的输入信号个数进行累计计数并存储在设备寄存器中，主机设备可以通过Modbus指令获取计数值；

可配置三种输入采集判断模式:一个上升沿(按键释放计数)、一个下降沿(按键关闭计数)和第三级(按键关闭和释放计数)；

滤波器参数用于判断输入信号的有效性，例如，默认情况下，抖动小于6ms的输入信号作为抖动不会被计数的输入信号，不会被判断为有效；

Clear 空模式，支持自动清零空，即读取计数寄存器后自动清零空计数和手动清零空，即寄存器需要手动清零空信号(用Modbus指令给计数寄存器赋值0或触发手动清零/[

2.脉冲输出

脉冲输出是开关闭合一定时间后自动释放的功能。目前最大配置可达65535 ms..

第三，引入功能应用

该例程介绍脉冲输入的配置方法和注意事项，并通过按钮演示设备在不同采集模式下的寄存器存储；

将DO1配置为3000ms脉冲输出模式，将DO2配置为4000ms脉冲输出模式，以演示脉冲输出功能。

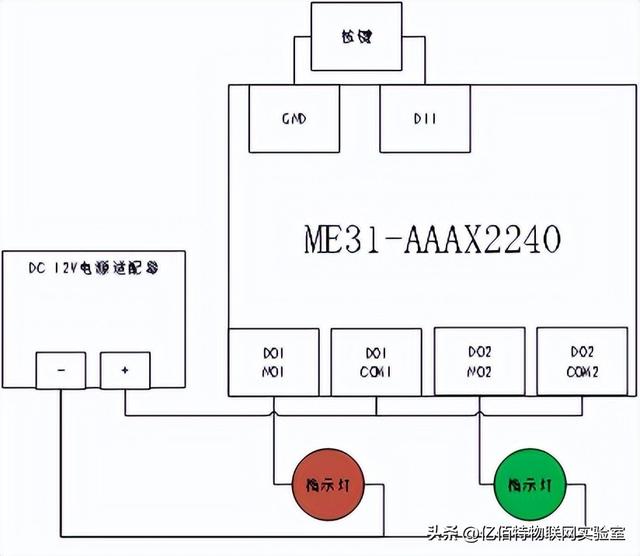

1。应用框图或接线图

2。软件和硬件准备清单

软件:Modbus Poll和易百特IO模块配置测试工具；

硬件:电脑、DC 12V电源适配器、ME31-AAAX2240(可更换其他型号)、指示灯*2、按钮、电线；

第四，功能实现

1.演示清零方法

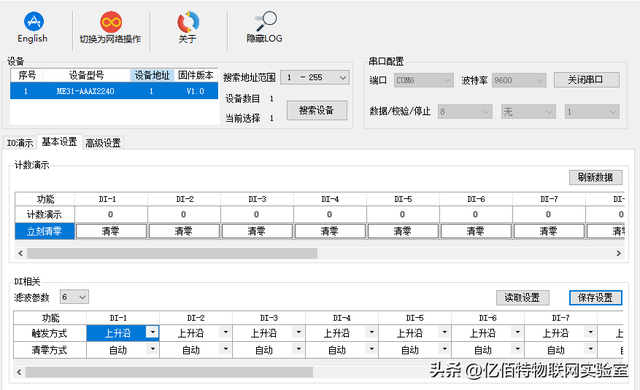

首先打开“易百特IO模块配置测试工具”，配置正确的波特率参数(一般为9600-8N1)，点击“搜索设备”，ME31系列产品默认地址为1，MA01系列产品出厂地址为32，选择需要配置的设备“ME31-AAAX2240”，需要打开“基础设置”界面的配置参数进行DI相关配置；

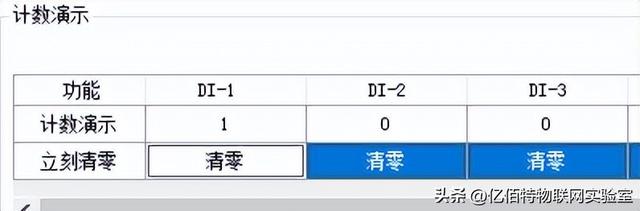

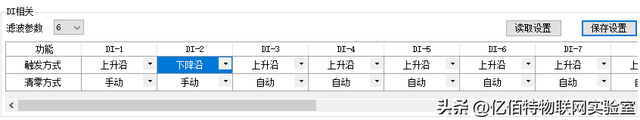

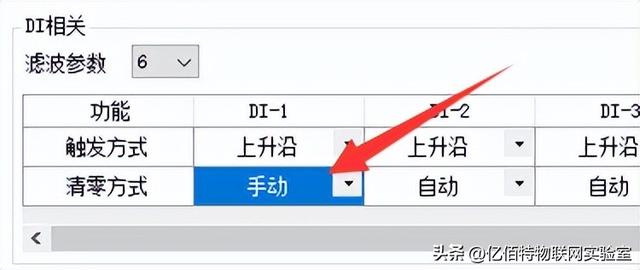

通过下拉列表将DI1配置为“手动”，将DI2配置为“自动”。按键同时连接到DI1和DI2，以显示不同清除模式的存储机制。手动按键数次，然后通过上位机读取计数值。

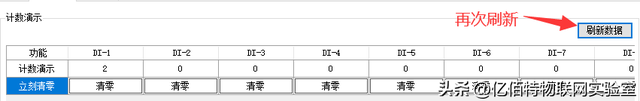

再次读取计数值，使用“自动”清零输入计数寄存器自动清零；

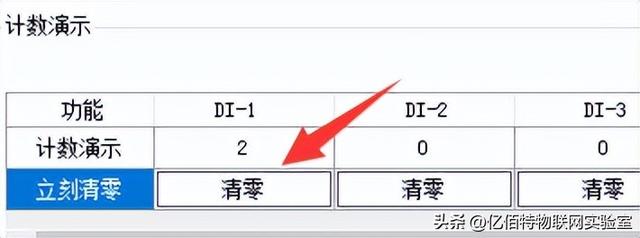

手动清除DI1的计数寄存器；

2.演示触发模式

将DI1和DI2分别配置为“上升沿”和“下降沿”。电平模式实际上是同时计数和触发“上升沿”和“下降沿”，配置完成后重启设备。

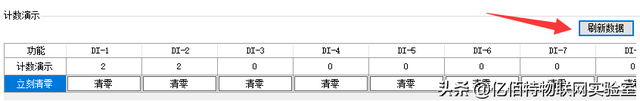

不释放按键，点击“刷新数据”，“下降沿”触发模式已触发计数；

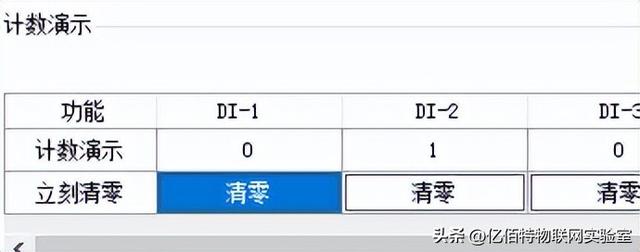

清除空DI2的计数值后松开按键，观察“上升沿”触发模式的效果；

3.Modbus轮询收集ME31计数值。

一般只有DI计数值(402527)和手动清零空信号寄存器(402727)在投入使用后才会用到，其余配置寄存器可以在投入使用前进行配置。如果需要实时改变工作模式，可以通过手册中提供的寄存器指令表，用Modbus协议对设备进行配置。

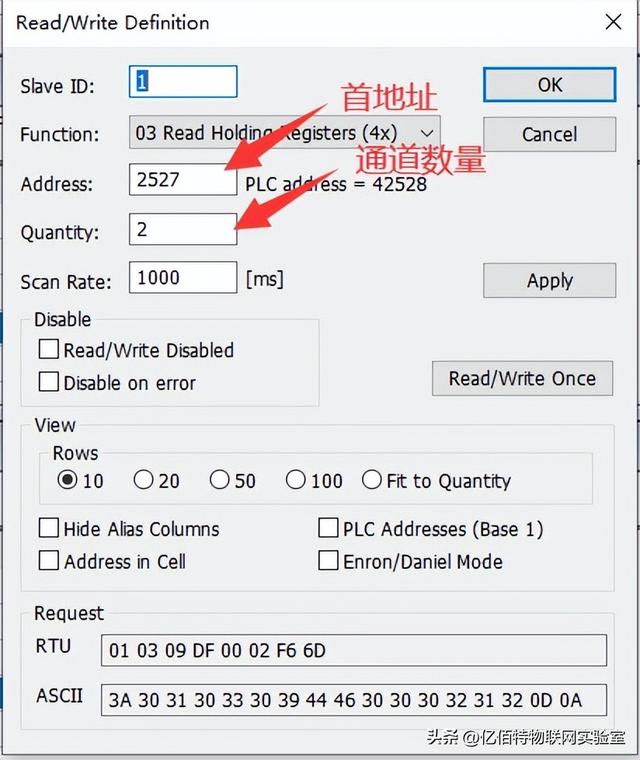

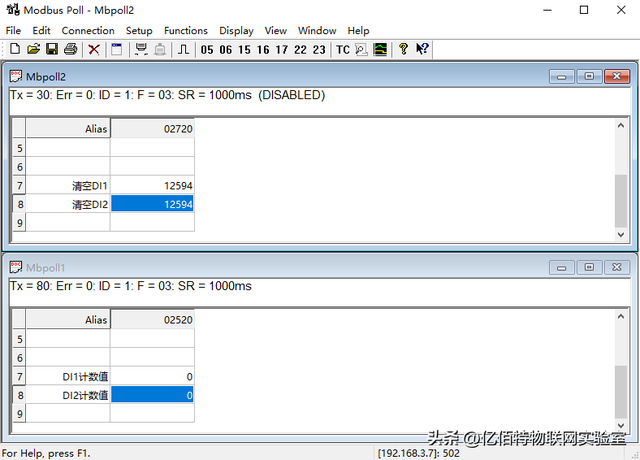

配置DI计数寄存器和DI清除空信号寄存器。我这里使用两个通道，配置如下:

4、配置与实现脉冲输出4.组态并实现脉冲输出。

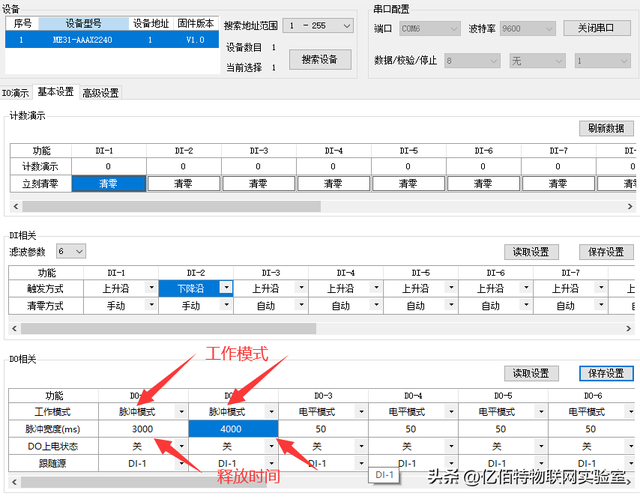

脉冲配置只需要在上位机设置工作模式为“脉冲模式”，配置发布时间为3000和4000；

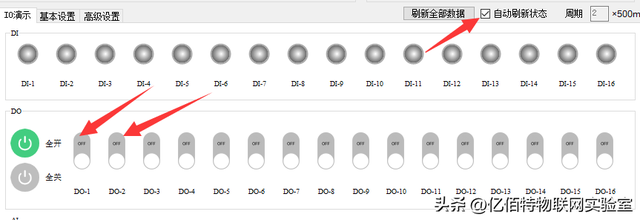

上位机控制DO1和DO2关闭，开启自动刷新状态，监测DO是否实现脉冲输出。

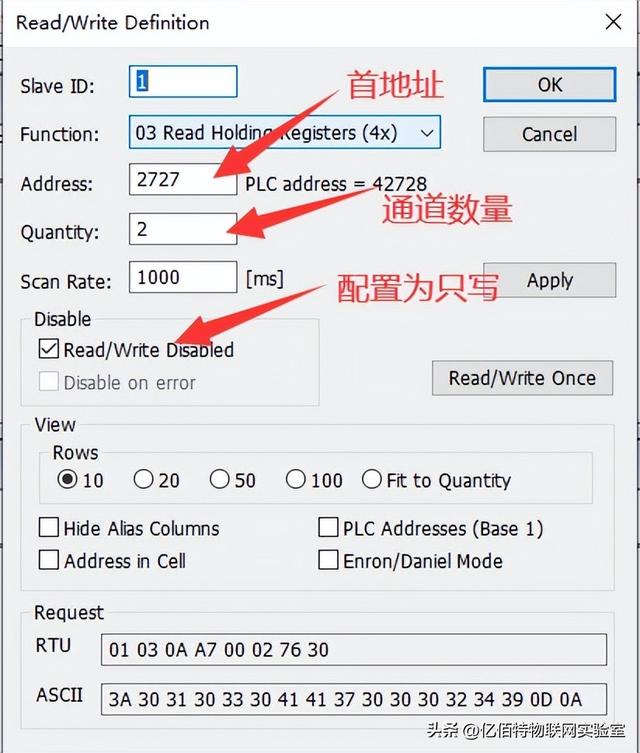

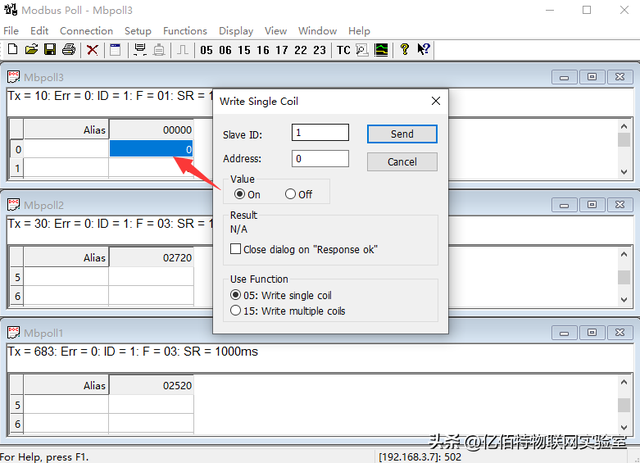

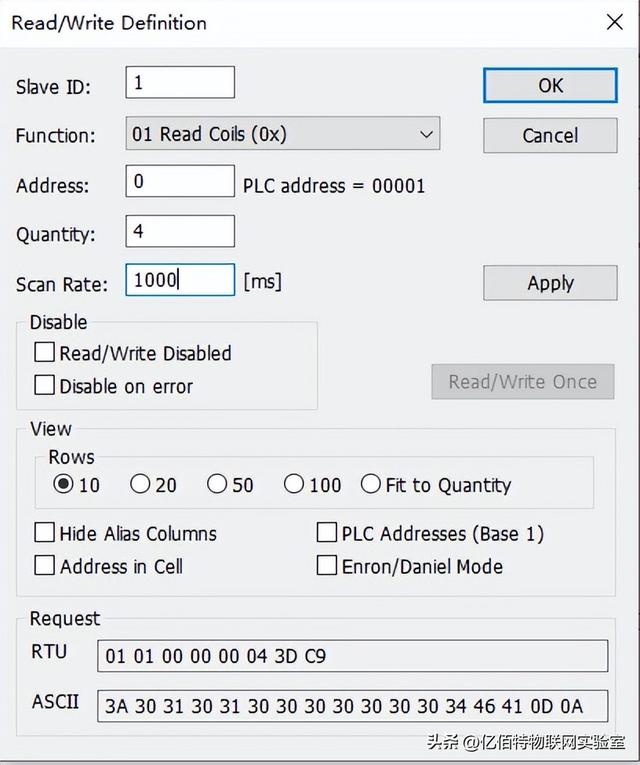

使用Modbus Poll软件连接设备的线圈寄存器，如下图所示:

控制DO1和DO2的线圈闭合，3s、4s后观察指示灯是否熄灭；
